Descrizione
1. Avvolgimento del telaio
2. Avvolgitori orizzontali
3. Compensatore di traino
4. Bruco
5. Stazione di asciugatura
6. Serbatoio di risciacquo e recupero
7. Sezione orizzontale del forno di essiccazione (sezione di uscita)
8. Sezione orizzontale forno di essiccazione (standard)
9. Unità di tensione d350 (kabstan)
10. Coppia di svolgitori motorizzati “Defile”
11. Compensatore di velocità
12. Cavalletto srotolabile
13. ? Macchina per crimpare cavi AVM-E-800
Dimensione massima della bobina: 1000 mm
Dimensione minima della bobina: 300 mm
Larghezza massima del rotolo: 500 mm
Larghezza minima del rotolo: 270 mm
Peso massimo della bobina: 500 kg
Peso minimo del rotolo: 5 kg
La velocità massima di avvolgimento da bobine da 500 kg è di 200 mt/min.
Voltaggio – 380 V + neutro + terra – 50 Hz

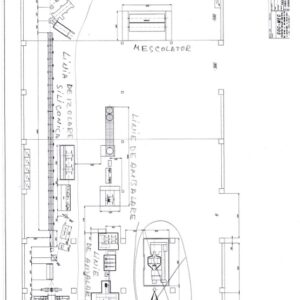

Dimensioni: vedere la disposizione
14. Macchina automatica per lo svolgimento di bobine con cavo elettrico. CVMC-E-1250-CMO-P8
Caratteristiche tecniche
SVOLGIMENTO
Dimensione massima bobina -1250 mm
La dimensione minima della bobina è 800 mm (600 mm, ma con una riduzione della velocità del 20%).
Larghezza massima del rotolo: 980 mm
Larghezza minima del rotolo: 500 mm
Il peso massimo della bobina è di 1000 kg.
La velocità massima di svolgimento da bobine da 1000 kg è di 500 mt/min.
Potenza installata – 24 kW
Voltaggio – 380 V + neutro + terra – 50 Hz
Dimensioni: vedere la disposizione
COMPENSATORE
Lunghezza compensatore – 6 Mt
Pressione minima dell’aria nell’alimentatore – 6 Bar
Pressione dell’aria: 1-6 bar
Diametro della puleggia: 360 mm
Spinta minima applicabile – 8 kg
15.BMB4002P. Questa macchina è una macchina semiautomatica adatta alla produzione di bobine e bobine di cavi elettrici.
Caratteristiche tecniche
Avvolgimento
Diametro minimo del prodotto – 2 mm
Diametro massimo del prodotto: 12 mm
Diametro interno della bobina – 160 mm
Diametro esterno del rotolo – 400 mm
Altezza massima del rotolo: 150 mm
Peso massimo del rotolo: 25 kg
minimo Massimo. lunghezza del rotolo – 5 – 1500 m
Voltaggio – 380 V + neutro + terra – 50 Hz
Pressione atmosferica – 6 atmosfere
Consumo massimo di aria per ogni ciclo: 2 litri per ciclo
Dimensioni: vedere la disposizione
AVVOLGIMENTO
Diametro minimo del prodotto – 2 mm
Diametro massimo del prodotto: 12 mm
Diametro del foro della bobina: 50 mm
Diametro del foro di azionamento – 9 mm
Diametro esterno massimo del rotolo – 400 mm
Altezza massima del rotolo: 200 mm
Peso massimo del rotolo: 25 kg
Minimo Massimo lunghezza del rotolo – 5 – 1500 m
Voltaggio – 380 V + neutro + terra – 50 Hz
Pressione atmosferica – 6 atmosfere
Consumo massimo di aria per ogni ciclo: 2 litri per ciclo
